"ДИСПЕТЧЕР-Е" диспетчерская связь и громкое оповещение по каналам LAN и WiFi

Назначение

"Диспетчер-Е" - устройства для оперативной диспетчерской связи. Каналы связи проводные LAN или беспроводные WiFi.
Общепромышленного и бытового назначения. Не предназначено для применения в условиях повышенной опасности, в том числе в целях МВД, ГО-ЧС, МО, авиа- и морского транспорта, в пожаро- взрывоопасных предприятих.

Отличительные особенности

Модельный ряд

ДИСПЕТЧЕР-Е

устройства с каналом LAN;

ДИСПЕТЧЕР-ЕW

устройства с каналом WiFi;

Различаются типом канала, количеством поддерживаемых направлений, конструктивным исполнением, наличием связи, мощностью канала оповещения, а также устройством микрофона.

Технические особенности

Количество направлений у Пульта диспетчера от одного до тридцати двух; ;

Количество Объектовых устройств от одного до тридцати двух; ;

Организация оповещения: выборочно по направлениям или по всем одновременно (селекторное);

Направление связи: от Пульта диспетчера к Объектовым устройствам и от Объектовых устройств к Пульту диспетчера;

Три варианта конструкции пультов;

Может работать в условиях обычных, производственных и полевых;

Каналы связи LAN и WiFi;

Вызывные переговорные панели антивандальные, металлические;

Сеть связи построена по радиальному принципу. В "центре" находится Пульт диспетчера, на периферии - Объектовые устройства.

"ДИСПЕТЧЕР-Е"

Стоимость оборудования

приведена ЗДЕСЬ:

Поставка оборудования выполняется по договору поставки.

Комплектность поставки

1	Руководство по эксплуатации, паспорт, формуляр	1 к-т
2	“ДИСПЕТЧЕР-Е”: Пульт диспетчера	1 к-т
3	“ДИСПЕТЧЕР-Е”: Устройства объектовые	1...16 к-тов
4	“ДИСПЕТЧЕР-Е", Модуль управления	1 к-т
5	Точки доступа WiFi	Модели и параметры - по заказу
6	Вспомогательное оборудование	ИБП, кабель, сетевое оборудование и пр. - по заказу

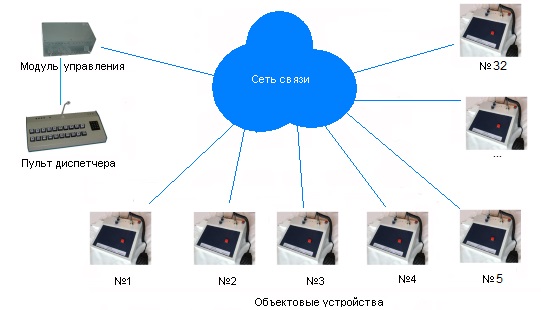

Обобщённая схема организации устройства приведена на рис.1

Пульт диспетчера и Модуль управления применяются всегда.
Количество Объектовых устройств и их параметры выбираются по необходимости.

Исполнение Пульта диспетчера стационарное, настольное.
Пульт диспетчера содержит микрофон, встроенный или внешний, клавиатуру и панель индикации.
Микрофон обеспечивает передачу сообщений оператора.
Клавиатура обеспечивает выбор направления оповещения или связи.
Способ связи управляемый: кнопка "ПЕРЕДАЧА".

Модуль управления обеспечивает управление оборудованием, а также содержит шлюз к каналу связи.

Исполнение Объектового устройства стационарное.
В составе Объектового устройства, адаптер к каналу связи, контроллер, а также встроенная переговорная панель с микрофоном, громкоговорителем

Канал LAN
Осуществляется по каналам для сетей LAN.
Дальность действия оборудования определяется сетью LAN.
Оборудование может работать по собственным сетям или по существующим компьютерным.
Необходима настройка шлюзов оборудования на параметры сети.

Канал WiFi
Реализуется применением точек доступа на частотах 2400 МГц или 5200 МГц
Дальность действия канала до 15 км и более, определяется параметрами точек доступа.
Канал защищен от помех и вмешательства.

Внешний вид приведён на рис.2.

	Габариты: 18013050 мм; ABS пластик ударопрочный; Цвет черный или белый; Микрофон-балка или тангента; Встроенный громкоговоритель; Регуляторы громкости и чувствительности микрофона; Шлюз LAN внешний; Модуль WiFI внешний;

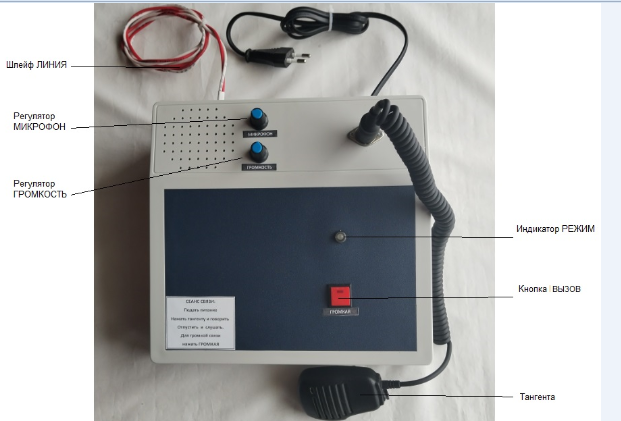

a).Пульт диспетчера, вариант 1

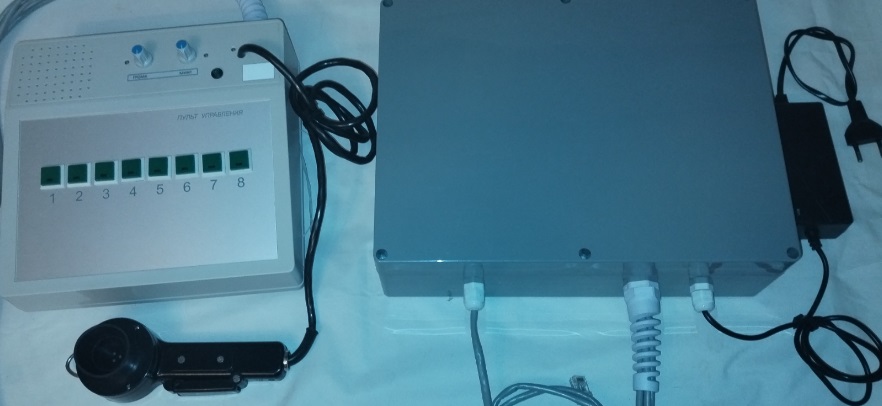

б).Пульт диспетчера, вариант 2, на восемь Обектовых устройств, с Модулем управления

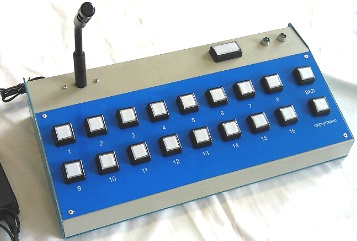

Пульт диспетчера, вариант 3:	Габариты: 23037580 мм; Металл с порошковым, декоративным покрытием; Цвет белый, серый, синий, черный; Микрофон-балка или тангента; Трубка (опция); Встроенный громкоговоритель; Регуляторы громкости и чувствительности микрофона; Шлюз LAN встроенный;

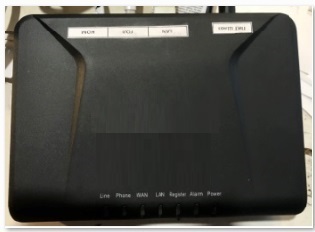

Шлюз LAN внешний	Габариты: 21016030 мм (для справок); ABS пластик ударопрочный; Цвет серый, черный;

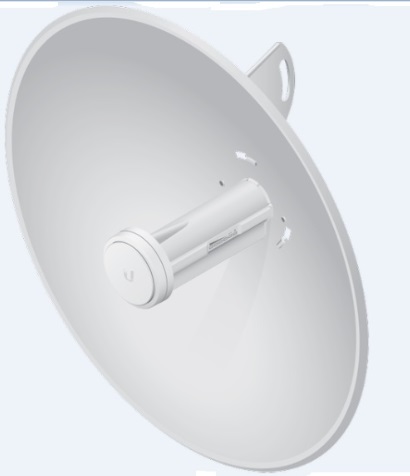

Модуль WiFi внешний, для расстояний до 15 км	Габариты: 350 * 550 мм; Для помещений и улицы; Цвет серый;
Объектовое устройство	Габариты: 300280180 мм; Металл с порошковым декоративным покрытием; Цвет черный / серый / белый; Шлюз LAN внешний;

Рис.2.Внешний вид оборудования

Особенности применения

Пульт диспетчера устанавливается в сухом отапливаемом помещении, Объектовое оборудование - в помещениях, под навесом, исключающим прямое попадание осадков.
Все режимы устройство реализует автоматически. Специальная квалификация персоналу не требуется.

Включение устройства производится подачей ПИТАНИЯ.

Для связи выбор направлений производится нажатием кнопок на Пульте диспетчера.
Канал связи Пульта диспетчера на приеме. Для передачи необходимо нажать кнопку "ПЕРЕДАЧА";

Для вызова пульта диспетчера со стороны абонента, на ВПП необходимо нажать кнопку ВЫЗОВ.
При нажатии, на пульте звучит сигнал приглашения.
Разговор в режиме связи ведется под управлением диспетчера.

Оборудованию не требуется текущее обслуживание, только профилактическое, не чаще одного раза в год.
Поставляется полностью готовое к применению.

Основные характеристики

Параметр	Значение
Количество направлений у Пульта диспетчера	1 / 2 / 4 / 8 / 16 / 32
Количество Объектовых устройств в составе	1 / 2 / 4 / 8 / 16 / 32
Организация связи	Выборочно по направлениям или со всеми (селекторная связь)
Способ связи	Управляемый: кнопка "ПЕРЕДАЧА"
Направление передачи	Между Пультом диспетчера и Объектового устройства;
Каналы связи	Проводные LAN или беспроводные WiFi
Протоколы каналов связи	Ethernet, SIP, 10/100 Base-TX(RJ-45). Для канала WiFi: IEEE 802.11 b/g/n, определяются точками доступа
Скорость потока, Мбит/сек не более	~0.128
Дальность каналов связи	Для канала LAN определяется сетью LAN; Для канала WiFi до 15 км, определяются точками доступа;
Частотные диапазоны WiFi, МГц	2400 / 5200
Полоса частот аудиоканала	не хуже 300...3500 Гц;
Питание, В	~220*) / =12

*) - параметры по умолчанию;

Условия эксплуатации

Для Пульта диспетчера и Модуля управления: в защищённом от осадков помещении, отапливаемом или неотапливаемом:
Предельные значения температуры для электронных узлов: не ниже минус 10С, не выше плюс 40С,
Влажность до 90% при отсутствии конденсата на электронных узлах.

Для Объектовых устройств, находящихся в уличных условиях:
Исключите прямое попадание осадков на электронные узлы. Осадки увеличивают износ.
Предельные значения температуры:
- по умолчанию: не ниже минус 15С, не выше плюс 40С,
- с термостатом 'ТИП 1' : не ниже минус 15С, не выше плюс 60С
- с термостатом 'ТИП 2' : не ниже минус 45С, не выше плюс 40С
- с термостатом 'ТИП 3' : не ниже минус 60С, не выше плюс 60С

Как приобрести

Для приобретения оборудования необходимо обратиться в ОТДЕЛ ПРОДАЖ. Для этого прислать заявку на электронную почту или позвонить по телефону.

ОТДЕЛ ПРОДАЖ: телефон +7(911)363 3703 ;
Электронная почта: icnevsky@yandex.ru

Поставка оборудования производится по Договору поставки, в котором оговориваются все основные моменты: номенклатура, технические и прочие параметры, сроки, порядок расчетов и пр.

Распродажа неликвидов оборудования по сниженным ценам производится через AVITO. и другие маркетплейсы.

Обеспечивается оказание помощи при выборе оборудования. Гарантийное и послегарантийное обслуживание;
