Назначение
"Диспетчер-П" - устройства для организации оперативной диспетчерской связи. Каналы связи проводные.
Общепромышленного и бытового назначения. Не предназначено для применения в условиях повышенной опасности, в том числе
в целях МВД, ГО-ЧС, МО, авиа- и морского транспорта, в пожаро- взрывоопасных предприятих.
|
Отличительные особенности
Модельный ряд
"ДИСПЕТЧЕР-П" устройства с прямой и обратной связью между пультом оператора и об`ектовыми устройствами;
Различаются количеством поддерживаемых направлений, конструктивным исполнением, а также устройством микрофона.
Технические особенности
Количество направлений у Пульта диспетчера от одного до тридцати двух;
Количество Объектовых устройств: от одного до тридцати двух;
Организация связи: выборочно по направлениям или по всем одновременно (селекторная);
Три варианта конструкции пультов;
Может работать в условиях обычных, производственных и полевых;
Каналы связи: двухпроводная симметричная пара;
Дизайн промышленный;
Сеть связи построена по радиальному принципу. В "центре" находится Пульт диспетчера, на периферии - Объектовые устройства.
|
|
Комплектность поставки
| 1 |
Руководство по эксплуатации, паспорт, формуляр |
1 к-т |
| 2 |
“ДИСПЕТЧЕР-П”: Пульт диспетчера |
1 к-т |
| 3 |
“ДИСПЕТЧЕР-П”: Устройства объктовые |
1...32 к-тов |
| 4 |
“ДИСПЕТЧЕР-П", Модуль управления |
1 к-т |
| 5 |
Вспомогательное оборудование |
ИБП, провода и пр. - по заказу |
Стоимость оборудования приведена
ЗДЕСЬ:
Поставка оборудования выполняется по договору поставки.

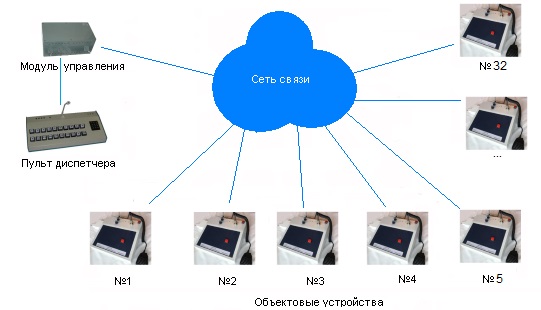

Рис.1.Схема устройства
Пульт диспетчера и Модуль управления применяются всегда.
Количество Объектовых устройств и их параметры выбираются по необходимости.
Исполнение Пульта диспетчера настольное.
Пульт диспетчера содержит микрофон, встроенный или внешний, клавиатуру и панель индикации.
Микрофон обеспечивает передачу сообщений оператора.
Встроенный громкоговоритель используется для контроля исходящего речевого сигнала, а также для получения входящего сигнала.
Микрофон обеспечивает передачу сообщений оператора.
Встроенный громкоговоритель используется для контроля исходящего речевого сигнала, а также для получения входящего сигнала.
Клавиатура обеспечивает выбор направления связи.
Способ связи управляемый: кнопка "ПЕРЕДАЧА".
Модуль управления обеспечивает управление оборудованием.
Объектовые устройство стационарное. В составе адаптер к каналу связи, контроллер, а также встроенная переговорная панель с микрофоном, громкоговорителем.
Аналоговый канал - симметричная витая пара 600 ом. Низкочастотный аналоговый сигнал с полосой частот 300... 3500 Гц, амплитудой напряжния в линии от 12 В до 110 В, длина линии до 5000 м.
Внешний вид приведён на рис.2.
 |
-Габариты: 180*130*50 мм;
-ABS пластик ударопрочный;
-Цвет черный или белый;
-Встроенный громкоговоритель;
-Регуляторы громкости и чувствительности микрофона;
-Шлюз к проводному каналу внешний;
-Микрофон-балка встроенный или внешний настольный.
|

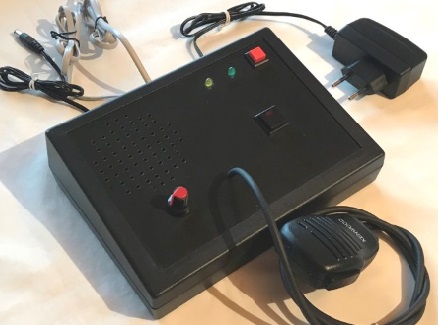

| a).Пульт диспетчера, вариант 1 |
 |
|

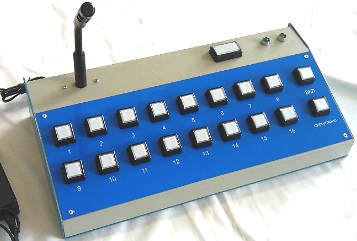

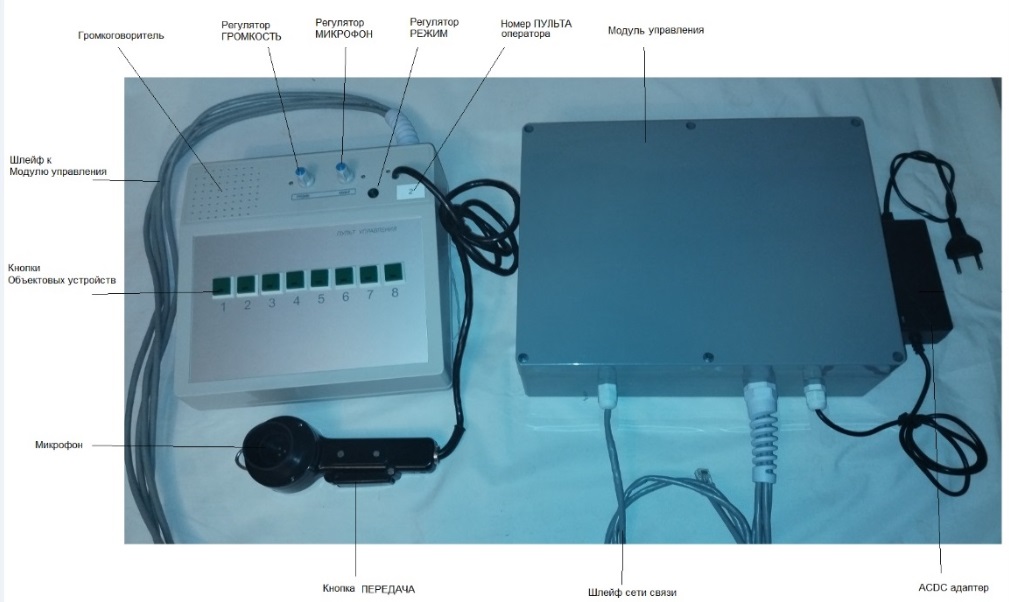

| б).Пульт диспетчера, вариант 2, на восемь Обектовых устройств, с Модулем управления |

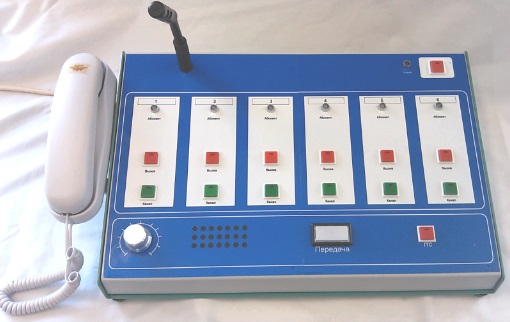

Пульт диспетчера, вариант 3:
|
-Габариты: 230*375*80 мм;
-Металл с порошковым, декоративным покрытием;
-Цвет белый, серый, синий, черный;
-Микрофон балка или тангента;
-Трубка (опция);
-Встроенный громкоговоритель;
-Регуляторы громкости и чувствительности микрофона;
-Шлюз к проводному каналу встроенный;
|

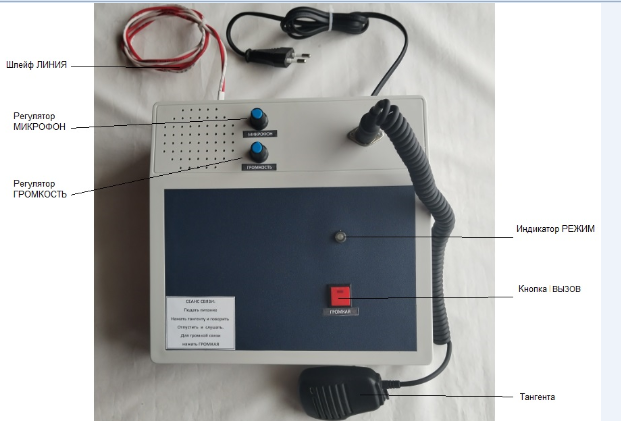

Объектовое устройство
|
-Габариты: 300*280*180 мм;
-ABS пластик ударопрочный;
-Цвет черный / серый / белый;
-Шлюз к проводному каналу встроенный;
-Рупорный громкоговоритель пластиковый или металлический.
|
Рис.2.Внешний вид оборудования
Особенности применения
Пульт диспетчера устанавливается в сухом отапливаемом помещении, Объектовое оборудование - в помещениях, исключающим прямое попадание осадков.
Все режимы устройство реализует автоматически. Специальная квалификация персоналу не требуется.
Включение устройства производится подачей ПИТАНИЯ.
Выбор направлений производится нажатием кнопок на Пульте диспетчера.
Канал связи Пульта диспетчера на приеме. Для передачи необходимо нажать кнопку "ПЕРЕДАЧА".
Для вызова Пульта диспетчера со стороны абонента, ему необходимо нажать кнопку "ВЫЗОВ".
При нажатии, на пульте звучит сигнал приглашения.
Разговор в режиме связи ведется под управлением диспетчера.
Оборудованию не требуется текущее обслуживание, только профилактическое, не чаще одного раза в год.
Поставляется полностью готовое к применению.
Основные характеристики
| Параметр |
Значение |
| Количество направлений у Пульта диспетчера |
1 / 2 / 4 / 8 / 16 / 32 |
| Количество Объектовых устройств в составе |
1 / 2 / 4 / 8 / 16 / 32 |
| Организация связи |
Выборочно по направлениям или со всеми (селекторная связь)
|
| Направление передачи |
Между Пультом диспетчера и Объектовыми устройствами;
|
| Параметры канала связи |
Симметричная "витая пара" с волновым сопротивлением 600 Ом;
|
| Дальность связи |
До 5000 м;
|
| Аналоговый сигнал |
Амплитуда до 110 В, полоса частот 300... 3500 Гц
|
| Питание, В |
~220 / =12 |
| |
|
Условия эксплуатации
В защищённом от осадков помещении, отапливаемом или неотапливаемом:
Предельные значения температуры для электронных узлов: не ниже минус 10С, не выше плюс 40С,
Влажность до 90% при отсутствии конденсата на электронных узлах.
Предельные значения температуры:
- по умолчанию: не ниже минус 15С, не выше плюс 40С,
- с термостатом 'ТИП 1' : не ниже минус 15С, не выше плюс 60С
- с термостатом 'ТИП 2' : не ниже минус 45С, не выше плюс 40С
- с термостатом 'ТИП 3' : не ниже минус 60С, не выше плюс 60С
|
Как приобрести
Для приобретения оборудования необходимо обратиться в ОТДЕЛ ПРОДАЖ. Для этого прислать заявку на электронную почту или позвонить по телефону.
ОТДЕЛ ПРОДАЖ: телефон +7(911)363 3703 ;
Электронная почта: icnevsky@yandex.ru
Поставка оборудования производится по Договору поставки, в котором оговориваются все основные моменты: номенклатура, технические и прочие параметры, сроки, порядок расчетов и пр.
Распродажа неликвидов оборудования по сниженным ценам производится через AVITO. и другие маркетплейсы.
Обеспечивается оказание помощи при выборе оборудования. Гарантийное и послегарантийное обслуживание;
|
