"ДИСПЕТЧЕР-Р" -диспетчерская оперативная связь по каналу радиосвязи

Назначение

"Диспетчер-Р" - устройства для организации оперативной диспетчерской связи и громкоговорящего оповещения. Каналы связи радио (беспроводные).
Общепромышленного и бытового назначения. Не предназначено для применения в условиях повышенной опасности, в том числе в целях МВД, ГО-ЧС, МО, авиа- и морского транспорта, в пожаро- взрывоопасных предприятих.

Отличительные особенности

Модельный ряд:

"ДИСПЕТЧЕР-Р"

устройства с прямой и обратной связью между пультом оператора и об`ектовыми устройствами;

"ДИСПЕТЧЕР-ГС-Р"

устройства с прямой и обратной связью между пультом оператора и об`ектовыми устройствами, пульт с режимом "ГОВОРИТЬ - СЛУШАТЬ";

Различаются типом канала, количеством поддерживаемых направлений, конструктивным исполнением, а также устройтвом микрофона.

Технические особенности

Количество направлений у Пульта диспетчера до 32;

Количество Объектовых устройств до 32;

Организация связи: выборочно по направлениям или по всем одновременно (селекторная);

Направление связи: от Пульта диспетчера к Объектовым устройствам и от Объектовых устройств к Пульту диспетчера;

Три варианта конструкции пультов;

Может работать в условиях обычных, производственных и полевых;

Радиоканалы частототных поддиапазонов 450 ... 2400 МГц;

Дизайн промышленный;

Сеть связи построена по радиальному принципу. В "центре" находится Пульт диспетчера, на периферии - Объектовые устройства.

"ДИСПЕТЧЕР-Р"

Стоимость оборудования

приведена ЗДЕСЬ:
Поставка оборудования выполняется по договору поставки.

Комплектность поставки

1	Руководство по эксплуатации, паспорт, формуляр	1 к-т
2	“ДИСПЕТЧЕР-Р”: Пульт диспетчера	1 к-т
3	“ДИСПЕТЧЕР-Р”: Устройства объктовые	1...32 к-тов
4	“ДИСПЕТЧЕР-Р", Модуль управления	1 к-т
5	Антенные модули	Параметры - от модели
6	Вспомогательное оборудование	ИБП, кабель, провод и пр. - по заказу

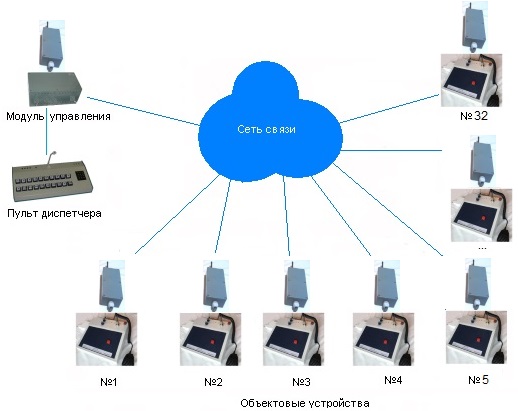

Схема устройства приведена на рис.1.

Пульт диспетчера и Модуль управления применяются всегда.
Количество Объектовых устройств и их параметры выбираются по необходимости.

Исполнение Пульта диспетчера настольное.
Пульт диспетчера содержит микрофон, встроенный или внешний, клавиатуру и панель индикации.
Микрофон обеспечивает передачу сообщений оператора.
Встроенный громкоговоритель используется для контроля исходящего речевого сигнала, а также для получения входящего сигнала.
Клавиатура обеспечивает выбор направления связи.

Модуль управления обеспечивает управление оборудованием.

Исполнение Объектовых устройств стационарное.
В составе Объектового устройства антенный модуль, адаптер к каналу связи, контроллер, а также встроенная переговорная панель с микрофоном, громкоговорителем.

Канал связи между устройствами реализуется с помощью Антенных модулей.
Частотный диапазон 450...2400 МГц.
Дальность действия канала до 5000 м, определяется параметрами приемо-передающего устройства и особенностями рельефа.

Режим "ГОВОРИТЬ-СЛУШАТЬ" обеспечивает возможность устанавлимать режим работы с каждым объектовым устройством: только "говорить", только "слушать" или "говорить и слушать".

Внешний вид приведён на рис.2.

-Габариты: 180*130*50 мм;
-ABS пластик ударопрочный;
-Цвет черный или белый;
-Встроенный громкоговоритель;
-Регуляторы громкости и чувствительности микрофона;
-Антенный модуль внешний;
-Микрофон-балка встроенный или внешний настольный.

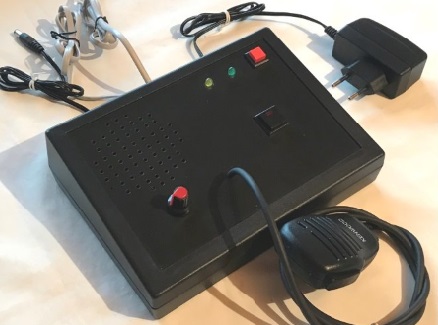

a).Пульт диспетчера, вариант 1

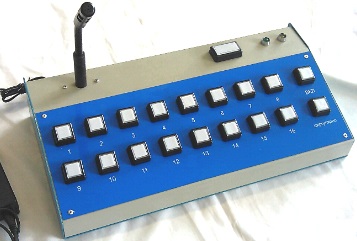

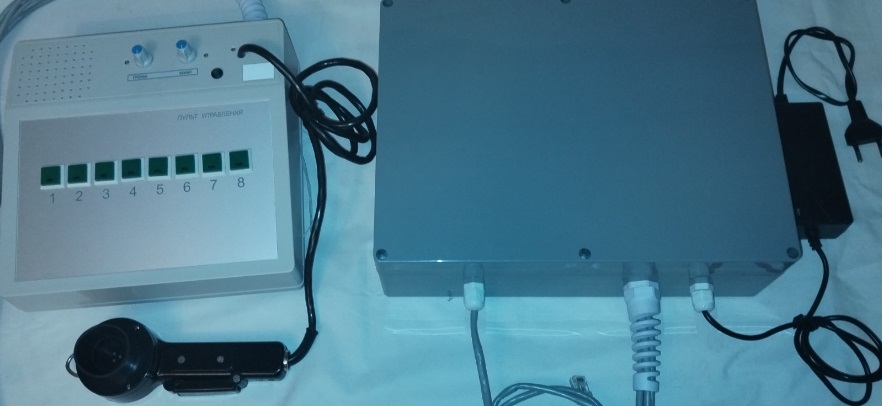

б).Пульт диспетчера, вариант 2, на восемь Обектовых устройств, с Модулем управления

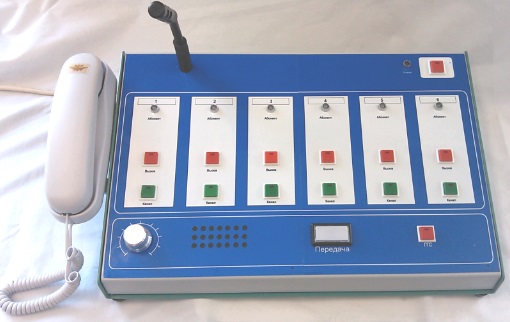

в).Панель Пульта диспетчера с режимом "ГОВОРИТЬ-СЛУШАТЬ" на восемь Обектовых устройств

	-Габариты: 23037580 мм; -Металл с порошковым, декоративным покрытием; -Цвет белый, серый, синий, черный; -Микрофон балка или тангента; -Трубка (опция); -Встроенный громкоговоритель; -Регуляторы громкости и чувствительности микрофона; -Антенный модуль внешний;
г).Пульт диспетчера, вариант 3 на несколько Объектовых устроств
	-Габариты: 2308060 мм (для справок); -ABS пластик ударопрочный; -Герметичность повышенная; -Кабель до 25 м;

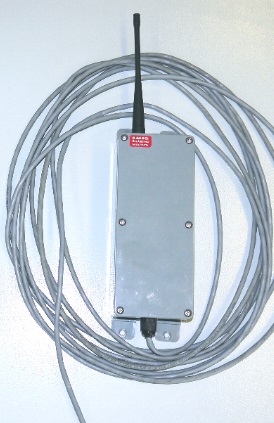

д).Антенный модуль внешний;
	-Габариты: 300280180 мм; -ABS пластик ударопрочный; -Цвет черный / серый / белый; -Антенный модуль внешний;

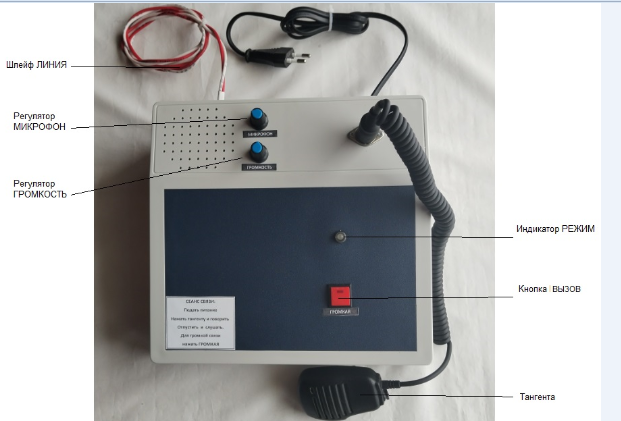

е).Объектовое устройство;

Рис.2.Внешний вид оборудования

Особенности применения

Пульт диспетчера устанавливается в сухом отапливаемом помещении, Объектовое оборудование - в помещениях или на улице, под навесом, исключающим прямое попадание осадков.
Все режимы устройство реализует автоматически. Специальная квалификация персоналу не требуется.

Включение устройства производится подачей ПИТАНИЯ.

Для связи выбор направлений производится нажатием кнопок на Пульте диспетчера.
Канал связи Пульта диспетчера на приеме. Для передачи необходимо нажать кнопку "ПЕРЕДАЧА".

Для вызова Пульта диспетчера со стороны абонента, ему необходимо нажать кнопку "ВЫЗОВ". При нажатии, на пульте звучит сигнал приглашения. Разговор в режиме связи ведется под управлением диспетчера.
Оборудованию не требуется текущее обслуживание, только профилактическое, не чаще одного раза в год.
Поставляется полностью готовое к применению.

В режиме "ГОВОРИТЬ-СЛУШАТЬ"

Для включения Пульта диспетчера на сеанс, необходимо нажать кнопку "СЛУШАТЬ" соответствующих Объектовых устройств.
Включить можно любые Объектовые устройства, по необходимости.
Входящие речевые сигналы воспроизводятся громкоговорителем пульта.

Для включения Пульта диспетчера на передачу, необходимо нажать кнопку "ГОВОРИТЬ" соответствующих Объектовые устройства.
Включить можно любые Объектовые устройства, по необходимости.
Исходящие речевые сигналы поступают на включенные Объектовые устройства.

Команды “приём-передача” подаются кнопкой тангенты пульта на цепи управления соответствующих Объектовых устройств, в режиме передачи и в режиме приема, в любых комбинациях.

Управлять Объектовыми устройства можно оперативно, в продолжении сеанса.
Не включенные Объектовые устройства в сеансе не участвуют.
Включенные кнопки подсвечиваются.

Основные характеристики

Параметр	Значение
Количество направлений у Пульта диспетчера	1 / 2 / 4 / 8 / 16 / 32
Количество Объектовых устройств в составе	1 / 2 / 4 / 8 / 16 / 32
Организация связи	Выборочно по направлениям или со всеми (селекторная связь)
Направление передачи	Между Пультом диспетчера и Объектовыми устройствами;
Способ связи	Управляемый: кнопка "ПЕРЕДАЧА"
Каналы связи	Беспроводные, поддиапазонов 450 / 900 / 1900 / 2400 МГц;
Дальность каналов связи	до 5000 м
Полоса звуковых частот	не хуже 300...3500 Гц;
Питание, В	=12 / ~220

Условия эксплуатации

Для Пульта диспетчера и Модуля управления: в защищённом от осадков помещении, отапливаемом или неотапливаемом:
Предельные значения температуры для электронных узлов: не ниже минус 10С, не выше плюс 40С,
Влажность до 90% при отсутствии конденсата на электронных узлах.

Для Объектовых устройств, находящихся в уличных условиях:
Исключите прямое попадание осадков на электронные узлы. Осадки увеличивают износ.
Предельные значения температуры:
- по умолчанию: не ниже минус 15С, не выше плюс 40С,
- с термостатом 'ТИП 1' : не ниже минус 15С, не выше плюс 60С
- с термостатом 'ТИП 2' : не ниже минус 45С, не выше плюс 40С
- с термостатом 'ТИП 3' : не ниже минус 60С, не выше плюс 60С

Как приобрести

Для приобретения оборудования необходимо обратиться в ОТДЕЛ ПРОДАЖ. Для этого прислать заявку на электронную почту или позвонить по телефону.

ОТДЕЛ ПРОДАЖ: телефон +7(911)363 3703 ;
Электронная почта: icnevsky@yandex.ru

Поставка оборудования производится по Договору поставки, в котором оговориваются все основные моменты: номенклатура, технические и прочие параметры, сроки, порядок расчетов и пр.

Распродажа неликвидов оборудования по сниженным ценам производится через AVITO. и другие маркетплейсы.

Обеспечивается оказание помощи при выборе оборудования. Гарантийное и послегарантийное обслуживание;
