Назначение



"Диспетчер ГГС-Р" - устройства для организации оперативной диспетчерской связи и громкоговорящего оповещения. Каналы связи радио (беспроводные).
Общепромышленного и бытового назначения. Не предназначено для применения в условиях повышенной опасности, в том числе в целях МВД, ГО-ЧС, МО, авиа- и морского транспорта, в пожаро- взрывоопасных предприятих.

Отличительные особенности



Модельный ряд

Для громкого оповещения:
"ДИСПЕТЧЕР-ГГС-Р"
устройства с оповаещением от пульта оператора к объектовым устройствам;;

Для громкого оповещения и связи:
"ДИСПЕТЧЕР-ГГС-ОС-Р"
устройства с оповаещением и обратной связью между пультом оператора и обектовыми устройствами;

Для громкого оповещения и обратной связи, с режимом "говорить-слушать:
"ДИСПЕТЧЕР-ГГС-ГС-Р"
устройства с оповещением и обратной связью, а также с режимом "говорить-слушать";

Различаются типом канала, количеством поддерживаемых направлений, конструктивным исполнением, наличием связи, мощностью канала оповещения, наличием режима "говорить-слушать", а также устройтвом микрофона.

Технические особенности
  • Количество направлений у Пульта диспетчера до 16;
  • Количество Объектовых устройств до 16;
  • Мощность звукового канала Объектового устройства для оповещения до 100 Вт;
  • Организация оповещения: выборочно по направлениям или по всем одновременно (селекторное);
  • Направление оповещения: от Пульта диспетчера к Объектовым устройствам;
  • Организация связи: выборочно по направлениям или по всем одновременно (селекторная);
  • Направление связи: от Пульта диспетчера к Объектовым устройствам и от Объектовых устройств к Пульту диспетчера;
  • Три варианта конструкции пультов;
  • Может работать в условиях обычных, производственных и полевых;
  • Радиоканалы частототных поддиапазонов 450 / 900 / 1900 / 2400 МГц;
  • Вызывные переговорные панели антивандальные, металлические;
  • Дизайн промышленный;
    • Сеть связи построена по радиальному принципу. В "центре" находится Пульт диспетчера, на периферии - Объектовые устройства.
    "Диспетчер-ГГС-Р"


    Стоимость оборудования

    приведена ЗДЕСЬ:
    Поставка оборудования выполняется по договору поставки.

    Комплектность поставки

    1 Руководство по эксплуатации, паспорт, формуляр 1 к-т
    2 “ДИСПЕТЧЕР-ГГС-Р”: Пульт диспетчера 1 к-т
    3 “ДИСПЕТЧЕР-ГГС-Р”: Устройства объктовые 1...16 к-тов
    4 “ДИСПЕТЧЕР-ГГС-Р", Модуль управления 1 к-т
    5 Антенные модули Параметры - от модели
    6 Вспомогательное оборудование ИБП, кабель, провод и пр. - по заказу

    Схема устройства приведена на рис.1.



    Пульт диспетчера и Модуль управления применяются всегда.
    Количество Объектовых устройств и их параметры выбираются по необходимости.

    Исполнение Пульта диспетчера настольное.
    Пульт диспетчера содержит микрофон, встроенный или внешний, клавиатуру и панель индикации.
    Микрофонн обеспечивает передачу сообщений оператора.
    Встроенный громкоговоритель используется:
    -при громком оповещении для контроля передачи,
    -в режиме связи для воспроизведения входящего сигнала.
    Клавиатура обеспечивает выбор направления оповещения или связи.
    Режим "ГОВОРИТЬ-СЛУШАТЬ" обеспечивает возможность устанавлимать режим работы с каждым объектовым устройством: только "говорить", только "слушать" или "говорить и слушать". Применяется в устройствах с устройствах с обратной связью.

    Модуль управления обеспечивает управление оборудованием, в том числе режимы оповещения и связи.

    Исполнение Объектового устройства стационарное.
    В составе Объектового устройства антенный модуль, контроллер, встроенный усилитель мощности, а также вызвная переговорная панель (ВПП).
    Усилители для оповещения имеют мощность 25 или 100 Вт.
    Громкоговорители внешние. Суммарная мощность громкоговорителей должна соответствовать усилителю. Присоединяются с помощью проводного шлефа длиной до 10 м.
    Вызывная переговорная панель применяется при необходимости обратной связи между абонентом и диспетчером.
    Присоединяется проводным шлейфом длниной до 10 м.

    Канал связи между устройствами реализуется с помощью Антенных модулей.
    Частотный диапазон 450...2400 МГц.
    Дальность действия канала до 5000 м, определяется параметрами приемо-передающего устройства и особенностями рельефа.

    Внешний вид приведён на рис.2.

    -Габариты: 180*130*50 мм;
    -ABS пластик ударопрочный;
    -Цвет черный или белый;
    -Встроенный громкоговоритель;
    -Регуляторы громкости и чувствительности микрофона;
    -Антенный модуль внешний;
    -Микрофон-балка встроенный или внешний настольный.
    a).Пульт диспетчера, вариант 1

    б).Пульт диспетчера, вариант 2, на восемь Обектовых устройств, с Модулем управления

    в).Панель Пульта диспетчера с режимом "ГОВОРИТЬ-СЛУШАТЬ" на восемь Обектовых устройств


    		-Габариты: 230*375*80 мм;
    -Металл с порошковым, декоративным покрытием;
    -Цвет белый, серый, синий, черный;
    -Микрофон балка или тангента;
    -Трубка (опция);
    -Встроенный громкоговоритель;
    -Регуляторы громкости и чувствительности микрофона;
    -Антенный модуль внешний;
    г).Пульт диспетчера, вариант 3 на несколько Объектовых устроств

    Антенный модуль внешний;


    		 -Габариты: 230*80*60 мм (для справок);
    -ABS пластик ударопрочный;
    -Герметичность повышенная;
    -Кабель до 25 м;

    Объектовое устройство

    		 -Габариты: 300*280*180 мм;
    -Металл с порошковым декоративным покрытием;
    -Цвет черный / серый / белый;
    -Антенный модуль внешний;
    -Рупорный громкоговоритель пластиковый или металлический.

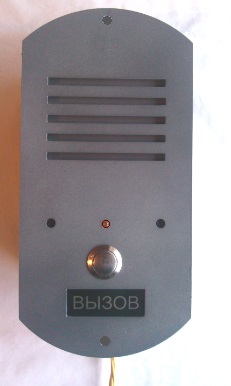

    Вызывная переговорная панель

    		 -Габариты: 220*110*60 мм;
    -Врезная;
    -Антивандальная. Металл с порошковой окраской;
    -Цвет белый / серый / синий / черный;

    Рис.2.Внешний вид оборудования



    Особенности применения



    Пульт диспетчера устанавливается в сухом отапливаемом помещении, Объектовое оборудование - в помещениях или на улице, под навесом, исключающим прямое попадание осадков.
    Все режимы устройство реализует автоматически. Специальная квалификация персоналу не требуется.

    Включениеустройства производится подачей ПИТАНИЯ.

    Для громкого оповещения, выбор направлений производится нажатием кнопок на Пульте диспетчера.
    Если устройство с обратной связью, тогда необходимо нажать кнопку "ГРОМКАЯ". В устройствах только для оповещения такая кнопка не применяется.
    Для передачи необходимо нажать кнопку "ПЕРЕДАЧА".
    Оповещение ведётся в одностороннем режиме, без ограничений по продолжительности.

    Для связи выбор направлений производится нажатием кнопок на Пульте диспетчера.
    Канал связи Пульта диспетчера на приеме. Для передачи необходимо нажать кнопку "ПЕРЕДАЧА".

    Для вызова пульта диспетчера со стороны абонента, на ВПП необходимо нажать кнопку "ВЫЗОВ".
    При нажатии, на пульте звучит сигнал приглашения.
    Чувствительности микрофона ВПП достаточно для разговора с расстояния ~ 0.5 м.
    Разговор в режиме связи ведется под управлением диспетчера.

    В режиме "ГОВОРИТЬ-СЛУШАТЬ"

    Для включения Пульта диспетчера на сеанс, необходимо нажать кнопку "СЛУШАТЬ" соответствующих Объектовых устройств.
    Включить можно любые Объектовые устройства, по необходимости.
    Входящие речевые сигналы воспроизводятся громкоговорителем пульта.

    Для включения Пульта диспетчера на передачу, необходимо нажать кнопку "ГОВОРИТЬ" соответствующих Объектовые устройства.
    Включить можно любые Объектовые устройства, по необходимости.
    Исходящие речевые сигналы поступают на включенные Объектовые устройства.

    Команды “приём-передача” подаются кнопкой тангенты пульта на цепи управления соответствующих Объектовых устройств, в режиме передачи и в режиме приема, в любых комбинациях.

    Управлять Объектовыми устройства можно оперативно, в продолжении сеанса.
    Не включенные Объектовые устройства в сеансе не участвуют.
    Включенные кнопки подсвечиваются.

    Оборудованию не требуется текущее обслуживание, только профилактическое, не чаще одного раза в год.
    Поставляется полностью готовое к применению.

    Основные характеристики



    Параметр Значение
    Количество направлений у Пульта диспетчера 1 / 2 / 4 / 8 / 16
    Количество Объектовых устройств в составе 1 / 2 / 4 / 8 / 16
    Мощность звукового канала Объектового устройства 25 / 100
    Организация связи Выборочно по направлениям или со всеми (селекторная связь)
    Направление передачи Оповещение: от Пульта диспетчера к Объектовым устройствам;
    Связь: между Пультом диспетчера и ВПП Объектового устройства;
    Способ связи Управляемый: кнопка "ПЕРЕДАЧА"
    Каналы связи Беспроводные, поддиапазонов 450 / 900 / 1900 / 2400 МГц;
    Дальность каналов связи до 5000 м
    Полоса звуковых частот не хуже 300...3500 Гц;
    Чувствительность микрофона ВПП, ДБ SPL / м ~74 / ~1
    Мощность громкоговорителя ВПП, Вт 0.5
    Питание, В ~220





    Условия эксплуатации



    Для Пульта диспетчера и Модуля управления: в защищённом от осадков помещении, отапливаемом или неотапливаемом:
    Предельные значения температуры для электронных узлов: не ниже минус 10С, не выше плюс 40С,
    Влажность до 90% при отсутствии конденсата на электронных узлах.

    Для Объектовых устройств, находящихся в уличных условиях:
    Исключите прямое попадание осадков на электронные узлы. Осадки увеличивают износ.
    Предельные значения температуры:
    - по умолчанию: не ниже минус 15С, не выше плюс 40С,
    - с термостатом 'ТИП 1' : не ниже минус 15С, не выше плюс 60С
    - с термостатом 'ТИП 2' : не ниже минус 45С, не выше плюс 40С
    - с термостатом 'ТИП 3' : не ниже минус 60С, не выше плюс 60С
