"ДУ-РСТ-О" устройство для дистанционного управления радиостанциями по оптоволоконным каналам

Назначение

"ДУ-РСТ-О" - устройство для дистанционного управления радиостанциями по каналам оптоволоконным. Обеспечивает возможность удаленного управления радиостанцией, а также также работу оператора в реальном врмени.
Общепромышленного и бытового назначения. Не предназначено для применения в условиях повышенной опасности, в том числе в целях МВД, ГО-ЧС, МО, авиа- и морского транспорта, в пожаро- взрывоопасных предприятих.

Отличительные особенности

Поддерживает радиостанции моделей:Motorola, Alinco, Alan, Megajet, iCom, Гранит, Kenwood, BAOFENG и другие.

Различаются типом канала, количеством поддерживаемых радиостанций, конструктивным исполнением, способом подключеия к радиостанции, управляемыми параметрами.

Пульт поддерживает от одной до шестнадцати радиостанций;

Управление отдельными радиостанциями или несколькими одновременно;

Управление штатными параметрами,а также режимом "приём-передача";

Дальность действия канала служебной связи до 5000 м;

Может работать в условиях обычных, производственных и полевых;

Диапазон рабочих температур от -45C до +60С;

Радиостанции могут работать в обычных настольных режимах, а также в контейнерах автономного исполнения.

'ДУ-РСТ-О' Пульт оператора

Комплектность поставки

1	Руководство по эксплуатации	1 брошюра
2	'ДУ-РСТ-О' Пульт оператора	1 к-т
3	'ДУ-РСТ-О' Модуль радиостанции	1...16 к-та
3	Вспомогательное оборудование	ИБП, кабель, провода и пр. - по заказу

Стоимость оборудования

приведена ЗДЕСЬ:

Поставка оборудования выполняется по договору поставки.

Технические и прочие подробности

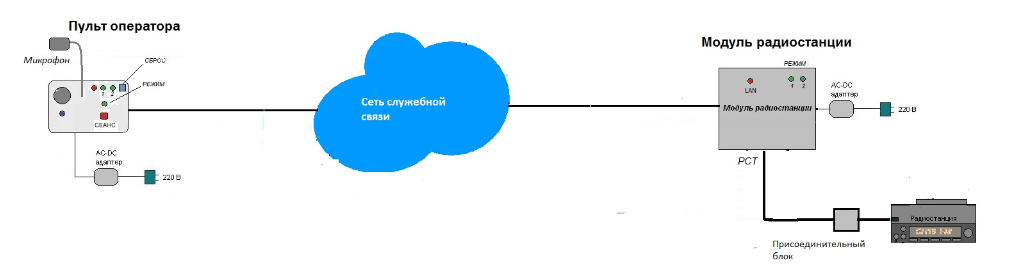

На рис.1 приведена структурная схема устройства с одной управляемой радиостанцией, с каналом оптоволоконным.
Применяются многоканальные устройства с количеством радиостанций до шестнадцати.

Рис.1.Структурная схема устройства.

Внешний вид узлов устройства приведен на рис.2:

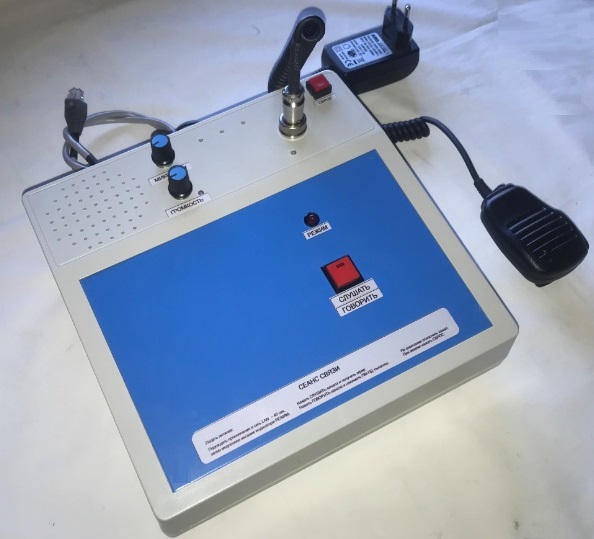

Пульт для управления восемью радиостанциями. Вариант.

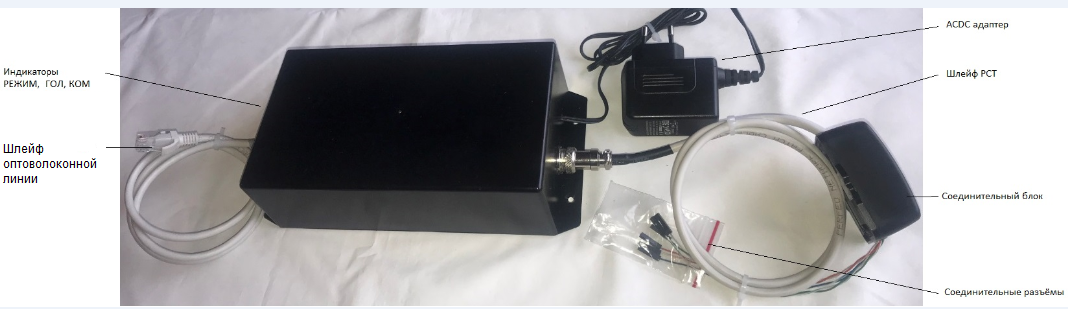

Модуль радиостанции

Рис.2.Внешний вид основных узлов устройства

-Пульт оператораобеспечивает взаимодействие оператора с оборудованием.
-Модуль радиостанцииобеспечивает взаимодействие оборудования с радиостанцией.

Радиостанции

Устройство работает со стационарными радиостанциями управляемыми с помощью тангенты или по специальному интерфейсу: "ALINCO", "MOTOROLA", "ALAN", "MEGAJET", "ICOM", "ГРАНИТ", "KENWOOD", "BAOFENG" и пр.
Возможность применения устройства с другими моделями радиостанциями определяется путём сравнения характеристик. На сегодняшний день исключений не наблюдалось.

Принцип действия

Управление радиостанцией

Основные режимы:

включение и выключение радиостанции;
включение каналов пульта на необходимые радиостанции;
управление приём-передача;
переключение собственных каналов радиостанции; *)

Оператор нажимает на пульте кнопки cоответствующие нужным радиостанциям.
Пульт вызывает оборудование выбранных радиостанций.
Радиостанции включаются, открываются речевые каналы и каналы управления.

Радиостанции на приеме.
Для перевода радиостанций в режим передачи, неоходимо нажать кнопку ПЕРЕДАЧА.

Для окончания связи, оператор выключает кнопки радиостанций.
Каналы отключаются, радиостанции переводятся на приём, либо выключаются.

Переключение собственных радиоканалов радиостанции (опция)
Способ переключения определяется возможностями радиостанции.
Для переключения радиоканалов, оператор, после включения канала служебной связи с радиостанцией, нажимает на пульте кнопки переключения каналов:
"Канал 1" ... "Канал N", включая выбранный радиоканал;
"Канал +" или "Канал -", увеличивая или уменьшая номер канала.

Канал связи между устройствами реализуется с помощью Адаптеров к оптоволоконным каналам.
Оптоволоконный кабель одномодовый, рабочий диапазон 1310 нм или 1550 нм.
Дальность действия канала до 5000 м, определяется параметрами приемо-передающего устройства.

Пульт оператора устанавливаются в помещении и соединяется с каналом служебной связи оптоволоконным.
Модули радиостанций устанавливаются рядом с радиостанциями и подключаются к ним.
При установке оборудования на мачтах или в неотапливаемых помещениях, модули радиостанций и радиостанции помещаются в герметичные, термостатированные боксы (контейнеры);

Оборудование может работать непрерывно, круглосуточно.
Специальные мероприятия по обслуживанию не требуются. Достаточно следить за состоянием радиостанций, согласно регламента.
При возникновении аварийных ситуаций, например, при отключениях питания, оборудование приводится в исходное состояние, в том числе выключает радиостанции.
После устранения аварии, оборудование может быть включено повторно.
Уровень входящего сигнала, уровень исходящего сигнала могут быть отрегулированы на пульте оператора.

Основные характеристики

Параметр	Значение
Количество поддерживаемых радиостанций	от одной до шестнадцати
Включение - выключение радиостанций	да
Включение каналов пульта на сигналы от радиостанций	да
Управление приём-передача	Кнопкой ПЕРЕДАЧА
Переключение собственных каналов радиостанций	да *)
Регулирование громкостью на пульте	да
Регулирование чувствительности микрофона на пульте	да
Полоса частот речевого канала, Гц	300...3500
Каналы служебной связи (варианты)	Оптоволоконные,одномодовые, рабочий диапазон 1310 нм или 1550 нм.;
Дальность действия канала служебой связи	до 5000 м;
Защита от аварийных режимов	да
Питание, В	~220 / =12 (опция)
*) При наличии каналов управления у самой радиостанции

Условия эксплуатации

Для Пульта диспетчера: в защищённом от осадков помещении, отапливаемом или не отапливаемом:
Предельные значения температуры для электронных узлов: не ниже минус 10С, не выше плюс 40С,
Влажность до 90% при отсутствии конденсата на электронных узлах.

Для Объектовых устройств, находящихся в уличных условиях:
Исключите прямое попадание осадков на электронные узлы. Осадки увеличивают износ.
Предельные значения температуры:

без термостатирования: от -15 до +40 С;

с термостатом "ТИП1": от -15 до +60 С;

с термостатом "ТИП2": от -45 до +40 С;

с термостатом "ТИП3": от -45 до +60 С;
