Назначение
"ИНТЕРКОМ-Е" - переговорное устройство по каналам LAN и WiFi.
Количество абонентов до пяти. Исполнение стационарное.
|
Отличительные особенности
Модельный ряд
ИНТЕРКОМ-Е - устройства с каналом LAN
ИНТЕРКОМ-ЕW - устройства с каналом WiFi
Различаются типом канала, количеством поддерживаемых абонентов, конструктивным исполнением, устройством микрофопа, наличием селекторной связи.
Количество абонентов в устройстве от двух до пяти;
Все абоненты равноправны;
Связь аудио;
Организация связи: "любой с любым";
Режим связи: управляемый дуплекс;
Три варианта конструкции пультов;
Может работать в условиях обычных, производственных и полевых;
Каналы связи LAN, проводные и WiFi;
Диапазон рабочих температур от -60C до +60С;
ОПЦИЯ: модуль селекторной связи.
|
Комплектность поставки
| 1 |
Руководство по эксплуатации, паспорт, формуляр |
1 к-т |
| 2 |
“ИНТЕРКОМ-Е”: устройства абонентские |
1...5 к-тов |
| 3 |
“ИНТЕРКОМ-Е", модуль селекторной связи |
ОПЦИЯ, под заказ |
| 4 |
Точки доступа WiFi |
Модели и параметры - по заказу |
| 5 |
Вспомогательное оборудование |
ИБП, кабель, сетевое оборудование и пр. - по заказу |
Стоимость оборудования приведена
ЗДЕСЬ:
Поставка оборудования выполняется по договору поставки.
Технические и прочие подробности
Обобщённая схема организации связи приведена на рис.1
Рис.1.Обобщённая схема организации связи.
Состав
Количество абонентских устройств выбирается по необходимости.
Адресаты для связи фиксированные: "одна кнопка - один абонент".
Для селекторной связи опция - отдельная кнопка.
Исполнение Абонентских устройств стационарное.
Каждое Абонентское устройство содержит пульт, а также шлюз к сети LAN.
В режиме селекторной связи все абоненты присутствуют в канале одновременно.
Способ связи - управляемый дуплекс: кнопка "прием-передача" или VOX.
Для работы через WiFi применяютсмя точки доступа.
Внешний вид оборудования приведён на рис.2.
Абонентский пульт, вариант 1
|
Габариты: 180*130*50 мм;
ABS пластик ударопрочный;
Цвет черный или белый;
Микрофон-балка или тангента;
Встроенный громкоговоритель;
Регуляторы громкости и чувствительности микрофона;
Шлюз LAN внешний;
|
Абонентский пульт, вариант 2:
|
Габариты: 230*210*80 мм;
ABS пластик ударопрочный;
Цвет белый;
Микрофон-балка или тангента;
Встроенный громкоговоритель;
Регуляторы громкости и чувствительности микрофона;
Шлюз LAN встроенный;
|

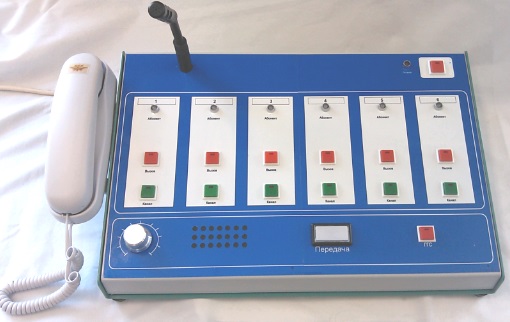

Абонентский пульт, вариант 3:
|
Габариты: 230*375*80 мм;
Металл с декоративным порошковым покрытием;
Цвет белый, серый, синий, черный;
Микрофон-балка или тангента;
Трубка (опция);
Встроенный громкоговоритель;
Регуляторы громкости и чувствительности микрофона;
Шлюз LAN встроенный;
|
Шлюз LAN внешний
|
Габариты: 210*160*30 мм (для справок);
ABS пластик ударопрочный;
Цвет серый, черный;
|
Модуль WiFi внешний, для расстояний до 15 км
|
-Габариты: 350 * 550 мм;
-Для помещений и улицы;
-Цвет серый;
|
Рис.2.Внешний вид основных узлов устройства
Все варианты:
Для применения в помещениях;
Исполнение стационарное;
Для применения в полевых условиях исполнение класса ip68 - под заказ.
Особенности применения
Включение устройства производится подачей ПИТАНИЯ.
Вызов – кнопкой с номером абонента.
Повторное нажатие кнопки отключает абонента от связи.
Индикация вызывающего - подсветкой соответствующей кнопки или дополнительного индикатора;
Вызов на селекторную связь – кнопкой “СЕЛЕКТОРНАЯ СВЯЗЬ”.
Канал связи на приеме. Для передачи необходимо нажать кнопку "ПЕРЕДАЧА";
В режиме VOX усройство пререводится в режим передачи автоматически, при появлении голоса;
Громкость, а также чувствительность микрофона регулируются;
Продолжительность сеанса связи не ограничивается.
Дальность действия канала LAN любая. Зависит от сети LAN.
Дальность действия канала WiFi определяется точками доступа WiFi.
Может применяться индивидуальная сеть LAN или общая, например, компьютерная.
Устройство может работать непрерывно, круглосуточно. Специальные мероприятия не требуются.
При питании от нестабильного источника, рекомендуется применять источник бесперебойного питания.
Оборудование поставляется в полностью настроенном, готовом к применению виде.
Сетевые настройки - "по умолчанию", с возможностью изменения через WEB интерфейс;
Основные характеристики
| Параметр |
Значение |
| Количество абонентов в устройстве |
до пяти, а также канал селекторной связи |
| Способ связи |
Дуплекс управляемый |
| Формат связи |
Приватная / селекторная |
| Организация соединений |
"Любой с любым" |
| Вызов абонента |
Прямой, нажатием кнопки |
| Сигнал приглашения |
Тональный, с подсветкой кнопки вызывающего |
| Каналы связи |
Проводные LAN или беспроводные WiFi |
| Протоколы каналов связи |
Ethernet, SIP, 10/100 Base-TX(RJ-45).
Для канала WiFi: IEEE 802.11 b/g/n,
определяются точками доступа |
| Дальность связи |
Для канала LAN определяется сетью LAN;
Для канала WiFi до 15 км, определяются точками доступа; |
| Питание, В |
~220 / =12 (опция) |
Условия эксплуатации
В условиях помещений, отапливаемых или неотапливаемых, c учетом температурных ограничений.
Температурные режимы:
без термостатирования: от -15 до +40 С;
с термостатом "ТИП1": от -15 до +60 С;
с термостатом "ТИП2": от -45 до +40 С;
с термостатом "ТИП3": от -60 до +60 С;
|
Как приобрести
Оборудование приобрести можно у нас или у наших партнеров.
Необходимо обратиться в ОТДЕЛ ПРОДАЖ. Для этого прислать заявку в форму обратной связи (ниже) или на электронную почту или позвонить по телефону (координаты см. в заголовке сраницы)
Распродажа неликвидов оборудования по сниженным ценам через РОЗНИЧНЫЙ ИНТЕРНЕТ-МАГАЗИН.
Обеспечивается оказание помощи при выборе оборудования. Гарантийное и послегарантийное обслуживание;
|
