Назначение



"ИНТЕРКОМ-П" - переговорное устройство по каналам проводным. Количество абонентов до пяти. Исполнение стационарное.



Отличительные особенности



Модельный ряд

"ИНТЕРКОМ-ПА"
- устройства с аналоговым каналом
"ИНТЕРКОМ-ПD"
- устройства с цифровым каналом

Различаются количеством поддерживаемых абонентов, параметрами шлюзов к проводной сети, конструктивным исполонением, устройтвом микрофона, наличием селекторной связи.

  • Количество абонентов в устройстве от двух до пяти;
  • Все абоненты равноправны;
  • Связь аудио;
  • Организация связи: "любой с любым";
  • Режим вязи: управляемый дуплекс;
  • Канал связи двухпроводный, "витая пара";
  • Дальность действия до 1500 м;
  • Три варианта конструкции пультов;
  • Исполнение стационарное;
  • Может работать в условиях обычных, производственных и полевых;
  • ОПЦИЯ: модуль селекторной связи.

  •

    Комплектность поставки



    1 Руководство по эксплуатации, паспорт, формуляр 1 к-т
    2 “ИНТЕРКОМ-П”: устройства абонентские 1...5 к-тов
    3 “ИНТЕРКОМ-П", модуль селекторной связи ОПЦИЯ, под заказ
    4 Вспомогательное оборудование ИБП, провода и пр., по заказу


    Стоимость оборудования

    приведена ЗДЕСЬ:
    Поставка оборудования выполняется по договору поставки.



    Технические и прочие подробности



    Обобщённая схема организации связи приведена на рис.1


    Рис.1.Обобщённая схема организации связи.



    Состав



    Количество абонентских устройств выбирается по необходимости.
    Адресаты для связи фиксированные: "одна кнопка - один абонент".
    Для селекторной связи (опция) - отдельная кнопка.

    Исполнение Абонентских устройств стационарное.
    Каждое Абонентское устройство содержит пульт с вызывной панелью, а также шлюз к проводной сети.
    В режиме селекторной связи все абоненты присутствуют в канале одновременно.
    Способ связи - управляемый дуплекс: кнопка "прием-передача" или VOX.

    Каналы связи
    Симметричная витая пара 600 ом.

    Аналоговый канал
    Низкочастотный аналоговый сигнал с полосой частот 300... 3500 Гц, амплитудой напряжния в линии до 110 В, длина линии до 1500 м.

    Цифровой канал
    Цифровой сигнал протокола RS485, модифицированного, длина линии до 1500 м.

    Внешний вид оборудования приведён на рис.2.


    Абонентский пульт, вариант 1

  • Габариты: 180*130*50 мм;
  • ABS пластик ударопрочный;
  • Цвет черный или белый;
  • Микрофон балка или тангента;
  • Встроенный громкоговоритель;
  • Регуляторы громкости и чувствительности микрофона;
  • Шлюз к проводной сети внешний;


  • Абонентский пульт, вариант 2:

  • Габариты: 230*210*80 мм;
  • ABS пластик ударопрочный;
  • Цвет белый;
  • Микрофон балка или тангента;
  • Встроенный громкоговоритель;
  • Регуляторы громкости и чувствительности микрофона;
  • Шлюз к проводной сети встроенный;

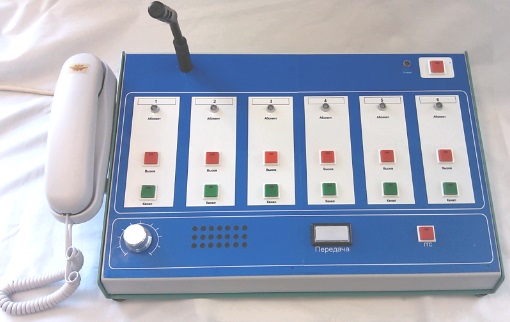

  • Абонентский пульт, вариант 3:

  • Габариты: 230*375*80 мм;
  • Металл с порошковым, декоративным покрытием;
  • Цвет белый, серый, синий, черный;
  • Микрофон балка или тангента;
  • Трубка (опция);
  • Встроенный громкоговоритель;
  • Регуляторы громкости и чувствительности микрофона;
  • Шлюз к проводной сети встроенный;


  • Шлюз к проводной сети внешний

  • Габариты: 230*200*80 мм (для справок);
  • ABS пластик ударопрочный;


  • Рис.2.Внешний вид основных узлов устройства

    Все варианты:
  • Для применения в помещениях;
  • Исполнение стационарное;

  • Для применения в полевых условиях исполнение класса ip = 68 , под заказ.



    Особенности применения



    Включение устройства производится подачей ПИТАНИЯ.
    Вызов – кнопкой с номером абонента.
    Повторное нажатие кнопки отключает абонента от связи.
    Индикация вызывающего - подсветкой соответствующей кнопки или дополнительного индикатора;;
    Вызов на селекторную связь – кнопкой “СЕЛЕКТОРНАЯ СВЯЗЬ”.
    Канал связи на приеме. Для передачи необходимо нажать кнопку "ПЕРЕДАЧА";
    В режиме VOX усройство прерводится в режим передачи автоматически, при появлении голоса;
    Громкость и чувствительность микрофона регулируются;
    Продолжительность сеанса связи не ограничивается.
    Канал связи реализуется с помощью адаптеров к каналу проводной связи.
    Устройство может работать непрерывно, круглосуточно.
    Специальные мероприятия не требуются.
    При питании от нестабильной сети питания рекомендуется применять источник бесперебойного питания.
    Оборудование поставляется в полностью настроенном, готовом к применению виде.

    Основные характеристики



    Параметр Значение
    Количество абонентов в устройстве до пяти, а также канал селекторной связи
    Способ связи Дуплекс управляемый
    Формат связи Приватная / селекторная
    Организация соединений "Любой с любым"
    Вызов абонента Прямой, нажатием кнопки
    Сигнал приглашения Тональный, с подсветкой кнопки вызывающего
    Дальность связи До 1500 м
    Канал связи Проводной, симметричная витая пара 600 Ом
    Аналоговый сигнал Амплитуда до 110 В, полоса частот 300... 3500 Гц
    Цифровой сигнал RS485, модифицированный
    Питание, В ~220 / =12 (опция)




    Условия эксплуатации



    В условиях помещений, отапливаемых или неотапливаемых, c учетом температурных ограничений.

    Температурные режимы:
  • без термостатирования: от -15 до +40 С;
  • с термостатом "ТИП1": от -15 до +60 С;
  • с термостатом "ТИП2": от -45 до +40 С;
  • с термостатом "ТИП3": от -60 до +60 С;



  •
