Назначение
"ИНТЕРКОМ-Р" - переговорное устройство по беспроводным (радио) каналам. Количество абонентов до пяти. Исполнение стационарное.
|
Отличительные особенности
Модельный ряд
"ИНТЕРКОМ-РА" - устройства с аналоговым каналом
"ИНТЕРКОМ-РD" - устройства с цифровым каналом
Различаются количеством поддерживаемых абонентов, частотным диапазоном, параметрами антенных модулей (приемо-передатчикков), конструктивным исполонением, устройтвом микрофона, наличием селекторной связи.
Количество абонентов в устройстве от двух до пяти;
Все абоненты равноправны;
Связь аудио;
Организация связи: "любой с любым";
Режим связи: управляемый дуплекс;
Радиоканал частототных поддиапазонов 27 / 450 / 900 / 1200 / 1900 / 2400 МГц;
Дальность действия до 5000 м;
Три варианта конструкции пультов;
Может работать в условиях обычных, производственных и полевых;
Диапазон рабочих температур от -60С до +60С;
ОПЦИЯ: модуль селекторной связи;
ОПЦИЯ: параметры антенного модуля (приёмо-передатчика).
|
Комплектность поставки
| 1 |
Руководство по эксплуатации, паспорт, формуляр |
1 к-т |
| 2 |
“ИНТЕРКОМ-Р”: Абонентское устройство |
1...5 к-тов |
| 3 |
“ИНТЕРКОМ-Р", модуль селекторной связи |
ОПЦИЯ, под заказ |
| 4 |
Вспомогательное оборудование |
ИБП, кабель и пр. по заказу |
Необходимость, тип и количество оорудования определяется по заказу или договору поставки.
Стоимость оборудования приведена
ЗДЕСЬ:
Поставка оборудования выполняется по договору поставки.
Технические и прочие подробности
Обобщённая схема организации связи приведена на рис.1
Рис.1.Обобщённая схема организации связи.
Состав
Количество абонентских устройств выбирается по необходимости.
Адресаты для связи фиксированные: "одна кнопка - один абонент".
Для селекторной связи (опция) - отдельная кнопка.
Исполнение Абонентских устройств стационарное.
Каждое Абонентское устройство содержит пульт, а также Антенный модуль (приемо-передатчик).
В режиме селекторной связи все абоненты присутствуют в канале одновременно.
Способ связи - управляемый дуплекс: кнопка "прием-передача" или VOX.
Внешний вид оборудования приведён на рис.2.
Абонентский пульт, вариант 1
|
Габариты: 180*130*50 мм;
ABS пластик ударопрочный;
Цвет черный или белый;
Микрофон балка или тангента;
Встроенный громкоговоритель;
Регуляторы громкости и чувствительности микрофона;
Антенный модуль внешний;
|
Абонентский пульт, вариант 2:
|
Габариты: 230*210*80 мм;
ABS пластик ударопрочный;
Цвет белый;
Микрофон балка или тангента;
Встроенный громкоговоритель;
Регуляторы громкости и чувствительности микрофона;
Антенный модуль внешний;
|

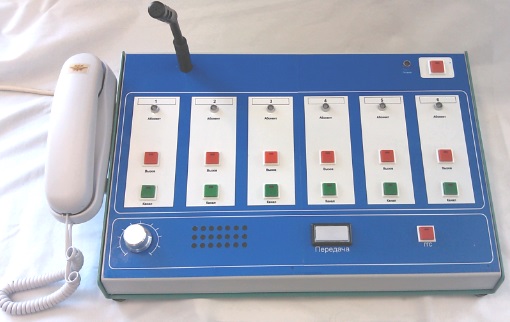

Абонентский пульт, вариант 3:
|
Габариты: 230*375*80 мм;
Металл с порошковым, декоративным покрытием;
Цвет белый, серый, синий, черный;
Микрофон балка или тангента;
Трубка (опция);
Встроенный громкоговоритель;
Регуляторы громкости и чувствительности микрофона;
Антенный модуль внешний;
|

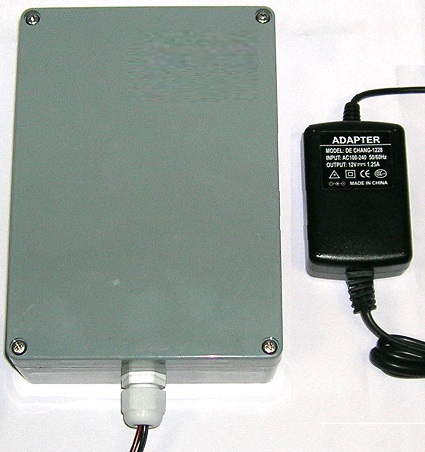

Антенный модуль
|
Габариты: 230*80*60 мм (для справок);
ABS пластик ударопрочный;
Герметичность повышенная;
Кабель до 25 м;
|
Рис.2.Внешний вид основных узлов устройства
Все варианты:
Для применения в помещениях;
Исполнение стационарное;
Для применения в полевых условиях исполнение класса ip = 68 , под заказ.
Особенности применения
Включение устройства производится подачей ПИТАНИЯ.
Вызов – кнопкой с номером абонента.
Повторное нажатие кнопки отключает абонента от связи.
Индикация вызывающего - подсветкой соответствующей кнопки или дополнительного индикатора;;
Вызов на селекторную связь – кнопкой “СЕЛЕКТОРНАЯ СВЯЗЬ”.
Канал связи на приеме. Для передачи необходимо нажать кнопку "ПЕРЕДАЧА";
В режиме VOX усройство пререводится в режим передачи автоматически, при появлении голоса;
Громкость динамика и чувствительность микрофона регулируются;
Продолжительность сеанса связи не ограничивается.
Канал связи реализуется с помощью Антенных модулей.
Мощность передатчиков до 5 Вт (регулируется). Чувствительность приемников не хуже 0.1 мкВ.
Дальность действия канала до 5000 м, определяется параметрами приемо-передающего устройства и особенностями рельефа.
Устройство может работать непрерывно, круглосуточно.
Специальные мероприятия не требуются.
При питании от нестабильного источника, рекомендуется применять источник бесперебойного питания.
Оборудование поставляется в полностью настроенном, готовом к применению виде.
Основные характеристики
| Параметр |
Значение |
| Количество абонентов в устройстве |
до пяти, а также канал селекторной связи |
| Способ связи |
Дуплекс управляемый; |
| Формат связи |
Приватная / селекторная |
| Организация соединений |
"Любой с любым" |
| Вызов абонента |
Прямой, нажатием кнопки |
| Сигнал приглашения |
Тональный, с подсветкой кнопки вызывающего |
| Дальность связи |
До 5000 м |
| Каналы связи |
Беспроводные, аналоговые или цифровые, поддиапазонов 27 / 450 / 900 / 1200 / 1900 / 2400 МГц; |
| Вид аналоговой модуляции |
F3E |
| Вид цифровой модуляции |
GMSK |
| Питание, В |
~220 / =12 (опция) |
Условия эксплуатации
В условиях помещений, отапливаемых или неотапливаемых, c учетом температурных ограничений.
Температурные режимы:
без термостатирования: от -15 до +40 С;
с термостатом "ТИП1": от -15 до +60 С;
с термостатом "ТИП2": от -45 до +40 С;
с термостатом "ТИП3": от -60 до +60 С;
|
Как приобрести
Оборудование приобрести можно у нас или у наших партнеров.
Необходимо обратиться в ОТДЕЛ ПРОДАЖ. Для этого прислать заявку в форму обратной связи (ниже) или на электронную почту или позвонить по телефону (координаты см. в заголовке сраницы)
Распродажа неликвидов оборудования по сниженным ценам через РОЗНИЧНЫЙ ИНТЕРНЕТ-МАГАЗИН.
Обеспечивается оказание помощи при выборе оборудования. Гарантийное и послегарантийное обслуживание;
|
